關(guān)于印發(fā)《民用建筑外保溫系統(tǒng)及外墻裝飾防火暫行規(guī)定》的通知

各省、自治區(qū)、直轄市公安廳、局，住房和城鄉(xiāng)建設(shè)廳、建委，江蘇、山東省建管局，新疆生產(chǎn)建設(shè)兵團(tuán)公安局、建設(shè)局：

為有效防止建筑外保溫系統(tǒng)火災(zāi)事故，公安部、住房和城鄉(xiāng)建設(shè)部聯(lián)合制定了《民用建筑外保溫系統(tǒng)及外墻裝飾防火暫行規(guī)定》，現(xiàn)印發(fā)你們。請(qǐng)結(jié)合工作實(shí)際，認(rèn)真貫徹執(zhí)行。相關(guān)標(biāo)準(zhǔn)規(guī)范制修訂后，按發(fā)布的標(biāo)準(zhǔn)規(guī)范的有關(guān)規(guī)定執(zhí)行。

                                                                                        中華人民共和國(guó)公安部

   中華人民共和國(guó)住房和城鄉(xiāng)建設(shè)部

                                                                                           二〇〇九年九月二十五日

民用建筑外保溫系統(tǒng)及外墻裝飾防火暫行規(guī)定

第一章  一般規(guī)定

第一條  本暫行規(guī)定適用于民用建筑外保溫系統(tǒng)及外墻裝飾的防火設(shè)計(jì)、施工及使用。

第二條  民用建筑外保溫材料的燃燒性能宜為A級(jí)，且不應(yīng)低于B2級(jí)。

第三條  民用建筑外保溫系統(tǒng)及外墻裝飾防火設(shè)計(jì)、施工及使用，除執(zhí)行本暫行規(guī)定外，還應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)規(guī)范的有關(guān)規(guī)定。

第二章  墻體

第四條  非幕墻式建筑應(yīng)符合下列規(guī)定：

（一）住宅建筑應(yīng)符合下列規(guī)定：

1、高度大于等于100m的建筑，其保溫材料的燃燒性能應(yīng)為A級(jí)。

2、高度大于等于60m小于100m的建筑，其保溫材料的燃燒性能不應(yīng)低于B2級(jí)。當(dāng)采用B2級(jí)保溫材料時(shí)，每層應(yīng)設(shè)置水平防火隔離帶。

3、高度大于等于24m小于60m的建筑，其保溫材料的燃燒性能不應(yīng)低于B2級(jí)。當(dāng)采用B2級(jí)保溫材料時(shí)，每?jī)蓪討?yīng)設(shè)置水平防火隔離帶。

4、高度小于24m的建筑，其保溫材料的燃燒性能不應(yīng)低于B2級(jí)。其中，當(dāng)采用B2級(jí)保溫材料時(shí)，每三層應(yīng)設(shè)置水平防火隔離帶。

（二）其他民用建筑應(yīng)符合下列規(guī)定：

1、高度大于等于50m的建筑，其保溫材料的燃燒性能應(yīng)為A級(jí)。

2、高度大于等于24m小于50m的建筑，其保溫材料的燃燒性能應(yīng)為A級(jí)或B1級(jí)。其中，當(dāng)采用B1級(jí)保溫材料時(shí)，每?jī)蓪討?yīng)設(shè)置水平防火隔離帶。

3、高度小于24m的建筑，其保溫材料的燃燒性能不應(yīng)低于B2級(jí)。其中，當(dāng)采用B2級(jí)保溫材料時(shí)，每層應(yīng)設(shè)置水平防火隔離帶。

（三）外保溫系統(tǒng)應(yīng)采用不燃或難燃材料作防護(hù)層。防護(hù)層應(yīng)將保溫材料完全覆蓋。首層的防護(hù)層厚度不應(yīng)小于6mm，其他層不應(yīng)小于3mm。

（四）采用外墻外保溫系統(tǒng)的建筑，其基層墻體耐火極限應(yīng)符合現(xiàn)行防火規(guī)范的有關(guān)規(guī)定。

第五條  幕墻式建筑應(yīng)符合下列規(guī)定：

（一）建筑高度大于等于24m時(shí)，保溫材料的燃燒性能應(yīng)為A級(jí)。

（二）建筑高度小于24m時(shí)，保溫材料的燃燒性能應(yīng)為A級(jí)或B1級(jí)。其中，當(dāng)采用B1級(jí)保溫材料時(shí)，每層應(yīng)設(shè)置水平防火隔離帶。

（三）保溫材料應(yīng)采用不燃材料作防護(hù)層。防護(hù)層應(yīng)將保溫材料完全覆蓋。防護(hù)層厚度不應(yīng)小于3mm。

（四）采用金屬、石材等非透明幕墻結(jié)構(gòu)的建筑，應(yīng)設(shè)置基層墻體，其耐火極限應(yīng)符合現(xiàn)行防火規(guī)范關(guān)于外墻耐火極限的有關(guān)規(guī)定；玻璃幕墻的窗間墻、窗檻墻、裙墻的耐火極限和防火構(gòu)造應(yīng)符合現(xiàn)行防火規(guī)范關(guān)于建筑幕墻的有關(guān)規(guī)定。

（五）基層墻體內(nèi)部空腔及建筑幕墻與基層墻體、窗間墻、窗檻墻及裙墻之間的空間，應(yīng)在每層樓板處采用防火封堵材料封堵。

第六條  按本規(guī)定需要設(shè)置防火隔離帶時(shí)，應(yīng)沿樓板位置設(shè)置寬度不小于300mm的A級(jí)保溫材料。防火隔離帶與墻面應(yīng)進(jìn)行全面積粘貼。

第七條  建筑外墻的裝飾層，除采用涂料外，應(yīng)采用不燃材料。當(dāng)建筑外墻采用可燃保溫材料時(shí)，不宜采用著火后易脫落的瓷磚等材料。

第三章  屋頂

第八條  對(duì)于屋頂基層采用耐火極限不小于1.00h的不燃燒體的建筑，其屋頂?shù)谋夭牧喜粦?yīng)低于B2級(jí)；其他情況，保溫材料的燃燒性能不應(yīng)低于B1級(jí)。

第九條  屋頂與外墻交界處、屋頂開口部位四周的保溫層，應(yīng)采用寬度不小于500mm的A級(jí)保溫材料設(shè)置水平防火隔離帶。

第十條  屋頂防水層或可燃保溫層應(yīng)采用不燃材料進(jìn)行覆蓋。

第四章  金屬夾芯復(fù)合板材

第十一條  用于臨時(shí)性居住建筑的金屬夾芯復(fù)合板材，其芯材應(yīng)采用不燃或難燃保溫材料。

第五章  施工及使用的防火規(guī)定

第十二條  建筑外保溫系統(tǒng)的施工應(yīng)符合下列規(guī)定：

（一） 保溫材料進(jìn)場(chǎng)后，應(yīng)遠(yuǎn)離火源。露天存放時(shí)，應(yīng)采用不燃材料完全覆蓋。

（二）需要采取防火構(gòu)造措施的外保溫材料，其防火隔離帶的施工應(yīng)與保溫材料的施工同步進(jìn)行。

（三）可燃、難燃保溫材料的施工應(yīng)分區(qū)段進(jìn)行，各區(qū)段應(yīng)保持足夠的防火間距，并宜做到邊固定保溫材料邊涂抹防護(hù)層。未涂抹防護(hù)層的外保溫材料高度不應(yīng)超過3層。

（四）幕墻的支撐構(gòu)件和空調(diào)機(jī)等設(shè)施的支撐構(gòu)件，其電焊等工序應(yīng)在保溫材料鋪設(shè)前進(jìn)行。確需在保溫材料鋪設(shè)后進(jìn)行的，應(yīng)在電焊部位的周圍及底部鋪設(shè)防火毯等防火保護(hù)措施。

（五）不得直接在可燃保溫材料上進(jìn)行防水材料的熱熔、熱粘結(jié)法施工。

（六）施工用照明等高溫設(shè)備*近可燃保溫材料時(shí)，應(yīng)采取可*的防火保護(hù)措施。

（七）聚氨酯等保溫材料進(jìn)行現(xiàn)場(chǎng)發(fā)泡作業(yè)時(shí)，應(yīng)避開高溫環(huán)境。施工工藝、工具及服裝等應(yīng)采取防靜電措施。

（八）施工現(xiàn)場(chǎng)應(yīng)設(shè)置室內(nèi)外臨時(shí)消火栓系統(tǒng)，并滿足施工現(xiàn)場(chǎng)火災(zāi)撲救的消防供水要求。

（九）外保溫工程施工作業(yè)工位應(yīng)配備足夠的消防滅火器材。

第十三條  建筑外保溫系統(tǒng)的日常使用應(yīng)符合下列規(guī)定：

（一）與外墻和屋頂相貼鄰的豎井、凹槽、平臺(tái)等，不應(yīng)堆放可燃物。

（二）火源、熱源等火災(zāi)危險(xiǎn)源與外墻、屋頂應(yīng)保持一定的安全距離，并應(yīng)加強(qiáng)對(duì)火源、熱源的管理。

（三）不宜在采用外保溫材料的墻面和屋頂上進(jìn)行焊接、鉆孔等施工作業(yè)。確需施工作業(yè)的，應(yīng)采取可*的防火保護(hù)措施，并應(yīng)在施工完成后，及時(shí)將裸露的外保溫材料進(jìn)行防護(hù)處理。

（四）電氣線路不應(yīng)穿過可燃外保溫材料。確需穿過時(shí)，應(yīng)采取穿管等防火保護(hù)措施。

二.  技術(shù)（產(chǎn)品）標(biāo)準(zhǔn)

1) GB23864-2009《防火封堵材料》

3術(shù)語和定義

下列術(shù)語和定義適用于本標(biāo)準(zhǔn)。

3.1

防火封堵材料firestop  material

具有防火、防煙功能，用于密封或填塞建筑物、構(gòu)筑物以及各類設(shè)施中的貫穿孔洞、環(huán)形縫隙及建筑物縫隙，便于更換且符合有關(guān)性能要求的材料。

3.2

防火封堵組件firestop  subassembly

由于多種防火封堵材料以及耐火隔熱材料共同構(gòu)成的用以維持結(jié)構(gòu)耐火性能，且便于更換的組合系統(tǒng)。

3.3

移動(dòng)縫隙moveable  joint

受熱后由于變形而可能使其寬度或位置發(fā)生變化的縫隙。

4分類與標(biāo)記

4.1分類

4.1.1防火封堵材料按用途可分為：孔洞用防火封堵材料、縫隙用防火封堵材料、塑料管道用防火封堵材料三個(gè)大類：

——孔洞用防火封堵材料是指用于貫穿性結(jié)構(gòu)孔洞的密封和封堵，以保持結(jié)構(gòu)整體耐火性能的防火封堵材料；

——縫隙用防火封堵材料是指用于防火分隔構(gòu)件之間或防火分隔構(gòu)件與其他構(gòu)件之間（如：伸縮縫、沉降縫、抗震縫和構(gòu)造縫隙等）縫隙的密封和封堵，以保持結(jié)構(gòu)整體耐火性能的防火封堵材料。

——塑料管道用防火封堵材料是指用于塑料管道穿過墻面、樓地板等孔洞時(shí)，用以保持結(jié)構(gòu)整體耐火性能所使用的防火封堵材料及制品。

4.1.2防火封堵材料按產(chǎn)品的組成和形狀特征可分為下列類型：

——柔性有機(jī)堵料：以有機(jī)材料為粘接劑，使用時(shí)具有一定柔韌性或可塑性，產(chǎn)品為膠泥狀物體；

——無機(jī)堵料：以無機(jī)材料為主要成分的粉末狀固體，與外加劑調(diào)和使用時(shí)，具有適當(dāng)?shù)暮鸵仔裕?/p>

——阻火包：將防火材料包裝制成的包狀物體，適用于較大孔洞的防火封堵或電纜橋架的防火分隔（阻火包亦稱耐火包或防火包）；

——阻火模塊：用防火材料制成的具有一定形狀和尺寸規(guī)格的固體，可以方便地切割和鉆孔，適用于孔洞或電纜橋架的防火封堵；

——防火封堵板材：用防火材料制成的板材，可以方便地切割和鉆孔，適用于大型孔洞的防火封堵；

——泡沫封堵材料：注入孔洞后可以自行膨脹發(fā)泡并使孔洞密封和防火材料；

——縫隙封堵材料：置于縫隙內(nèi)，用于封堵固定或移動(dòng)縫隙的固體防火材料；

——防火密封膠：具有防火密封功能的液態(tài)防火材料；

——阻火包帶：用防火材料制成的柔性可纏繞卷曲的帶狀產(chǎn)品，纏繞在塑料管道的外表面，并用鋼帶包覆或其他適當(dāng)方式固定，遇火后膨脹擠壓軟化的管道，封堵塑料管道因燃燒或軟化而留下的孔洞。

4.2標(biāo)記

各類防火封堵材料的名稱與代號(hào)對(duì)應(yīng)關(guān)系如下：

柔性有機(jī)堵料   ------------------DR；

無機(jī)堵料  ------- -----------------DW；

阻火包  ----------------------------DB；

阻火模塊  -------------------------DM；

防火封堵板材  -------------------DC；

泡沫封堵材料  -------------------DP；

防火密封膠  ----------------------DJ；

縫隙封堵材料  -------------------DF；

阻火包帶  --------------------------DT

標(biāo)記順序?yàn)椋悍阑鸱舛虏牧洗?hào)—耐火性能級(jí)別代號(hào)—企業(yè)的產(chǎn)品型號(hào)。

標(biāo)記示例 DW-A3-ZH08，表示具有三小時(shí)耐火完整性和耐火隔熱性的無機(jī)堵料，企業(yè)的產(chǎn)品型號(hào)為ZH08。

5要求

5.1燃燒性能

5.1.1除無機(jī)堵料外，其他封堵材料的燃燒性能應(yīng)滿足5.1.2~5.1.4的規(guī)定。燃燒性能缺陷類別為A類。

5.1.2阻火包用織物應(yīng)滿足：損毀長(zhǎng)度不大于150mm，續(xù)燃時(shí)間不大于5s，陰燃時(shí)間不大于5s，且燃燒滴落物未引起脫脂棉燃燒或陰燃。

5.1.3柔性有機(jī)堵料和防火密封膠的燃燒性能不低于GB/T2408-2008規(guī)定的HB級(jí)；泡沫封堵材料的燃燒性能應(yīng)滿足：平均燃燒時(shí)間不大于30s，平均燃燒高度不大于250mm。

5.1.4其他封堵材料的燃燒性能不低于GB/T2408-2008規(guī)定的V-0級(jí)。

5.2耐火性能

5.2.1防火封堵材料的耐火性能按耐火時(shí)間分為：1h、2h、3h三個(gè)級(jí)別，耐火性能的缺陷類別為A類。

5.2.2防火封堵材料的耐火性能應(yīng)符合表1的規(guī)定。

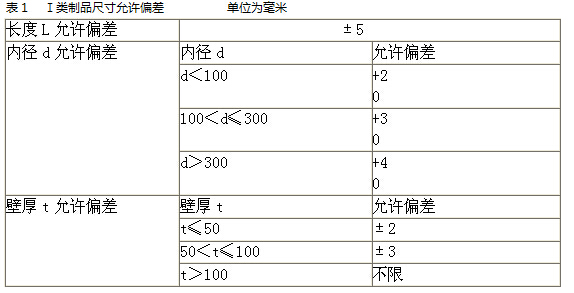

Ⅰ類制品的尺寸允許偏差應(yīng)符合表1的規(guī)定

5.2.2.2Ⅱ類和Ⅲ類制品

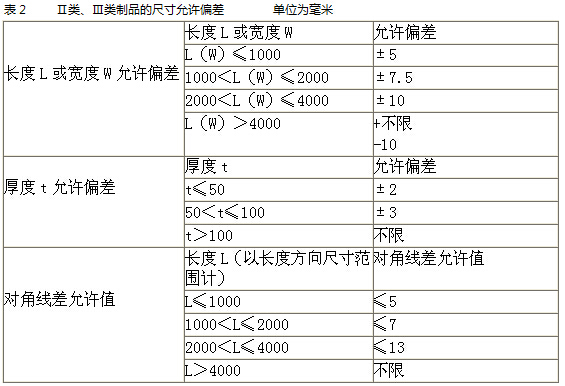

Ⅱ類、Ⅲ類制品的尺寸允許偏差應(yīng)符合表2的規(guī)定。

5.3．燃燒性能
    制品燃燒性能應(yīng)不低于GB8624-1997中B1級(jí)材料的要求。
5.4．物理力學(xué)性能
    制品的物理力學(xué)性能應(yīng)符合表3的規(guī)定。

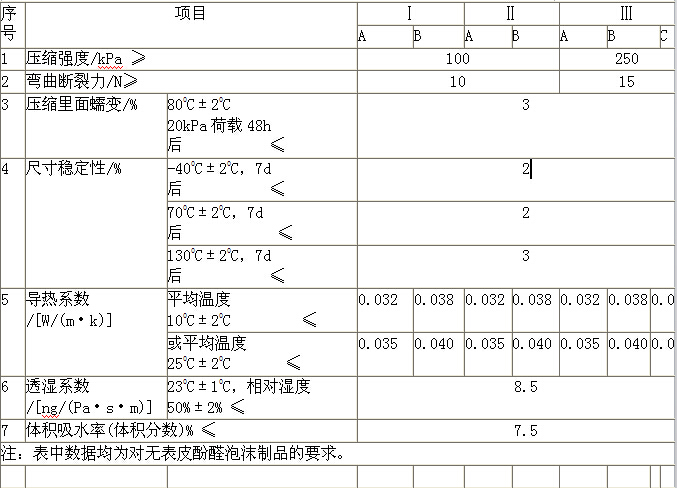

表3    物理力學(xué)性能

5 導(dǎo)熱系數(shù)/[W/(m·k)] 平均溫度100C±20C         ≤ 0.032 0.038 0.032 0.038 0.032 0.038 0.044
  或平均溫度250C±20C       ≤ 0.035 0.040 0.035 0.040 0.035 0.040 0.046
6 透濕系數(shù)/[ng/(Pa·s·m)] 230C±10C，相對(duì)濕度50%±2% ≤ 8.5
7 體積吸水率(體積分?jǐn)?shù))% ≤ 7.5
注：表中數(shù)據(jù)均為對(duì)無表皮酚醛泡沫制品的要求。


4).  GB/T21558-2007《建筑絕熱用硬質(zhì)聚氨酯泡沫塑料》
3．分類
3.1．產(chǎn)品分類
    產(chǎn)品按用途分為三類。
I類——適用于無承載要求的場(chǎng)合。
II類——適用于有一定承載要求，且有抗高溫和抗壓縮蠕變要求的場(chǎng)合。本類產(chǎn)品也可用于I類產(chǎn)品的應(yīng)用領(lǐng)域。
III類——適用于有更高承載要求，且有抗壓、抗壓縮蠕變要求的場(chǎng)合。本類產(chǎn)品也可用于I類和II類產(chǎn)品的應(yīng)用領(lǐng)域。
3.2．產(chǎn)品分極
    產(chǎn)品按燃燒性能根據(jù)GB8624-2006的規(guī)定分為B、C、D、E、F級(jí)。
4．要求

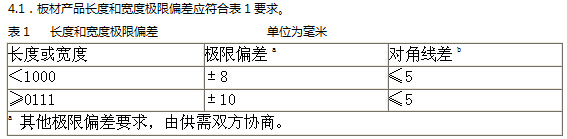

4.1．板材產(chǎn)品長(zhǎng)度和寬度極限偏差應(yīng)符合表1要求。

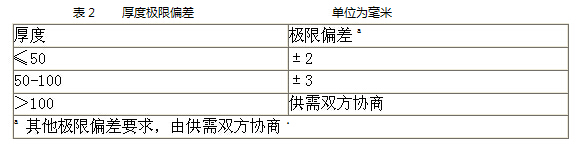

4.2．板材產(chǎn)品厚度極限偏差應(yīng)符合表2要求。

4.3．板材產(chǎn)品外觀表面基本平整，無嚴(yán)重凹凸不平。

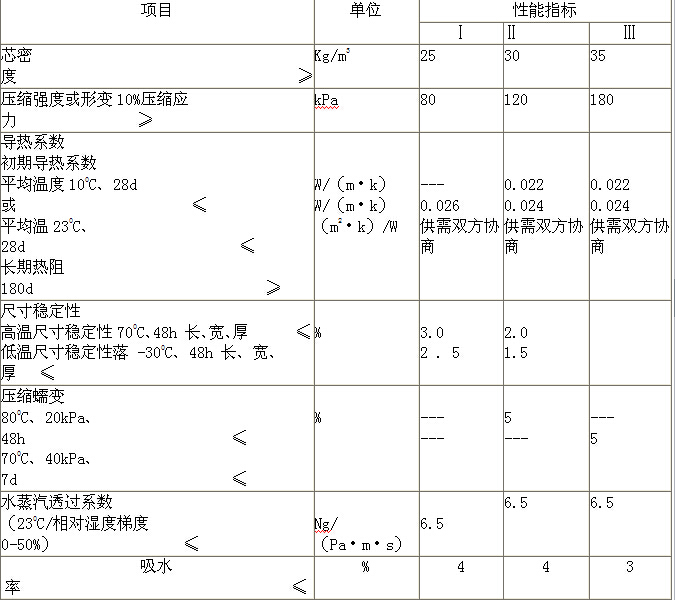

4.4．產(chǎn)品的物理力學(xué)性能應(yīng)符合表3要求。

4.5．燃燒性能應(yīng)符合應(yīng)用領(lǐng)域的相關(guān)法規(guī)和規(guī)范的要求。燃燒性能應(yīng)達(dá)到所標(biāo)明的燃燒性能等級(jí)。

5).  GB/T19686-2005《建筑用巖棉、礦渣棉制品》
3．分類和標(biāo)記
3.1．分類
    制品按形式分為板和氈。
3.2．標(biāo)記
產(chǎn)品標(biāo)記由：產(chǎn)品名稱、標(biāo)準(zhǔn)號(hào)和產(chǎn)品技術(shù)特征三部分組成。產(chǎn)品技術(shù)特征包括：
a）  公稱熱阻，以（m2.K）/W為單位的數(shù)值，前加字母R；
b）  密度，以kg/m3為單位的數(shù)值；
c）  尺寸，長(zhǎng)度×寬度×厚度，以mm為單位的數(shù)值；
d）  外覆層，外覆層材料名稱，放在尺寸后的括號(hào)內(nèi)，無外覆層的此項(xiàng)省略。
示例1：標(biāo)稱熱阻值為2.5(m2.K)/W、密度為100kg/m3、長(zhǎng)度、寬度和厚度分別為1200mm、600mm、800mm，無外覆層的巖棉板，標(biāo)記為：
巖棉板  GB/T19686 R2.5-100-1200×600×80
示例2：標(biāo)稱熱阻值為1.5(m2.K/W)、密度為80kg/m3、長(zhǎng)度、寬度和厚度分別為10000mm、1200mm、50mm，帶鋁箔外覆層的礦渣棉氈，標(biāo)記為：
礦渣棉氈GB/T 19686R1.5-80-10000×1200×50（鋁箔）
4．要求
4.1．外觀
    外觀質(zhì)量要求，樹脂分布均勻，表面平整，不得有妨礙使用的傷痕、污跡、破損，外覆層與基材的粘結(jié)平整牢固。
4.2．渣球含量
    粒徑大于0.25mm的渣球含量應(yīng)小于等于10%。
4.3．纖維平均直徑
    制品中纖維平均直徑應(yīng)小于等于7.0μm。
4.4．尺寸和密度

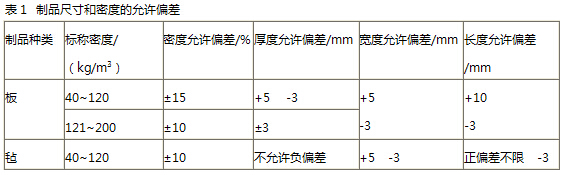

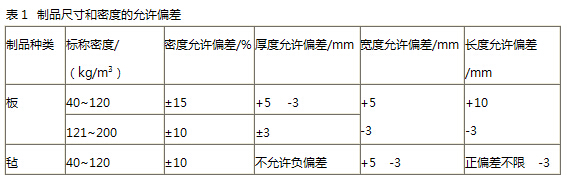

制品尺寸和密度，應(yīng)符合表1的規(guī)定。

    4.5．熱阻
    制品的熱阻應(yīng)不小于其公稱的熱阻值，制品的熱阻還應(yīng)符合表2的規(guī)定，其他的厚度按表2的規(guī)定用標(biāo)稱厚度內(nèi)插法確定熱阻。

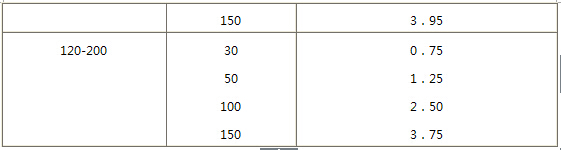

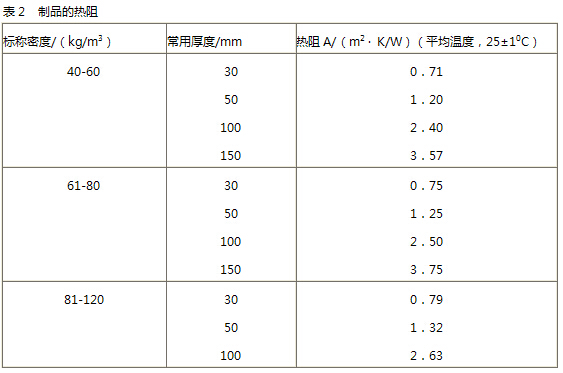

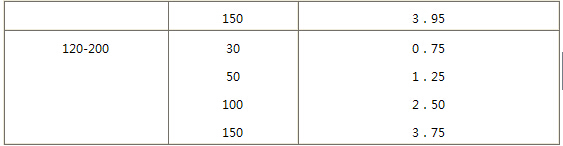

表2   制品的熱阻

    制品基材的燃燒性能應(yīng)達(dá)到GB8624—1997標(biāo)準(zhǔn)中4.1A級(jí)均質(zhì)材料不燃性的要求。

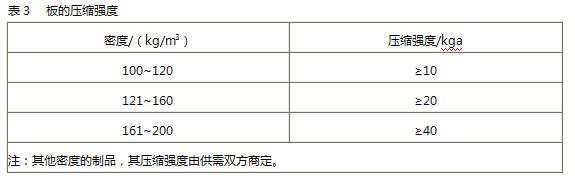

4.7．壓縮強(qiáng)度


4.8．施工性能
    不帶外覆層的氈制品施工性能應(yīng)達(dá)到1min內(nèi)不斷裂。
4.9．質(zhì)量吸濕率
    制品的質(zhì)量吸濕率不大于5.0%。
4.10．甲醛釋放量
    制品的甲醛釋放量應(yīng)不大于5.0mg/L。
4.11．水萃取液PH值應(yīng)為7.5—9.5，水溶性氯化物含量應(yīng)不大于0.10%，水溶性硫酸鹽含量應(yīng)不大于0.25%。
4.12．其他要求
4.12.1．用于覆蓋奧氏體不銹鋼時(shí)，制品浸出液的離子含量應(yīng)符合GB/T17393的要求。
4.12.2．當(dāng)制品有防水要求時(shí)，憎水率應(yīng)不小于98%，吸水率應(yīng)不大于10%。
4.12.3．有要求時(shí)，制品的層間抗拉強(qiáng)度應(yīng)大于等于7.5KPa。
4.12.4．有防霉要求時(shí)，制品應(yīng)符合防霉要求。
4.12.5．有放射性核素限量要求時(shí)，應(yīng)滿足GB6566的要求。


6).  GB/T17795-2008《建筑絕熱用玻璃棉制品》
3.1
反射面外覆層 reflective membrane covering
對(duì)外界輻射熱量具有反射功能的外覆層材料，其發(fā)射率一般不大于0.03。
3.2
抗水蒸氣滲透外覆層 vapor-resistant membrane covering
具有陰隔水蒸氣滲透功能的外覆層材料，其透濕系數(shù)一般不大于5.7*10-11kg(Pa .s.m2)。
4.1 分類
4.1.1 按包裝分類
    制品按包裝方式不同，可劃分為壓縮包裝制品和非壓縮包裝制品兩類。
4.1.2 按制品形態(tài)分類
    制品按形態(tài)分為玻璃棉板和玻璃棉氈兩類。
4.1.3 按外覆層分類
    制品按外覆層劃分為如下三類。
4.1.3.1 無外覆層制品
4.1.3.2 具有反射面的外覆層制品
    這種外覆層兼有抗水蒸氣滲透的性能，如鋁箔及鋁箔牛皮紙等。
4.1.3.3 具有非反射面的外覆層制品
這種外覆層分為如下兩類：
a)抗水蒸氣滲透的外覆層，如PVC、聚丙烯等；
b)非抗水蒸氣滲透的外覆層，如玻璃布等。
4.2 產(chǎn)品標(biāo)記
    產(chǎn)品標(biāo)記由五部分組成:產(chǎn)品名稱、熱阻R（外覆層）、密度、尺寸（長(zhǎng)度×寬度×厚度）及標(biāo)準(zhǔn)號(hào)。
4.3   標(biāo)記示例
示例1：熱阻R為1.5（m2.K/W）、帶鋁箔外覆層、密度為16kg/m3、 長(zhǎng)度×寬度×厚度為12000mm×600mm×50mm的玻璃棉氈，標(biāo)記為：
玻璃棉氈 R1.5(鋁箔)16K12000×600×50 GB/T17796—2008
示例2：熱阻R為1.3(m2.K/W)、無外覆層、密度為48kg/m3、長(zhǎng)度×寬度×厚度為1200mm×600mm×40mm的玻璃棉板，標(biāo)記為：
玻璃棉板 R1.348K1200×600×40 GB/T17795—2008
注：熱阻R之后無“(  )”表示產(chǎn)品無外覆層。
5 一般要求
5.1 原棉
    應(yīng)符合GB/T13350中2號(hào)棉的相應(yīng)規(guī)定。
5.2 外覆層及其膠粘劑
    外覆層及其膠粘劑應(yīng)符合防霉要求。
6 要求
6.1 外觀
    制品的外觀質(zhì)量要求表面平整，不得有妨礙使用的傷痕、污跡、破損，外覆層與基材的粘貼應(yīng)平整、牢固。
6.2 規(guī)格尺寸及允許偏差
6.2.1 制品的規(guī)格尺寸及允許偏差應(yīng)符合GB/T13350的規(guī)定。
6.2.2 壓縮包裝的卷氈，在松包并經(jīng)翻轉(zhuǎn)放置4h后，應(yīng)符合6.2.1的要求。
6.3 導(dǎo)熱系數(shù)及熱阻

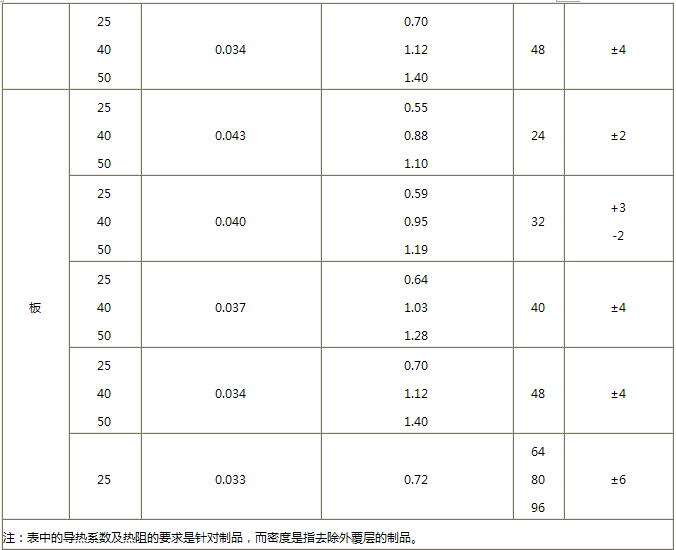

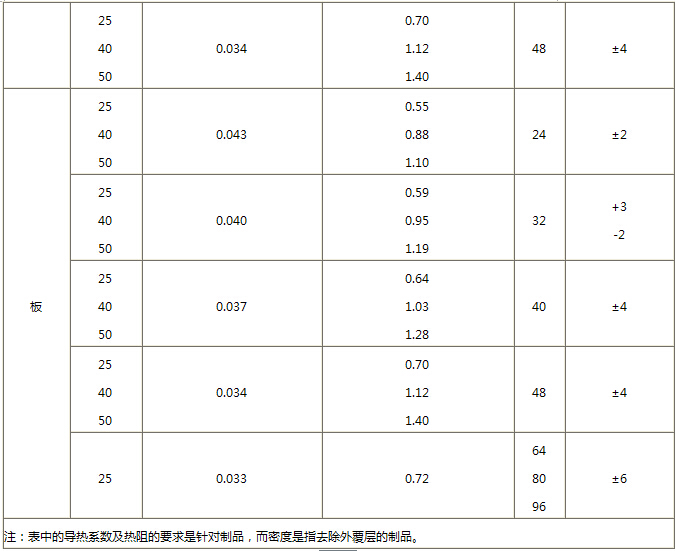

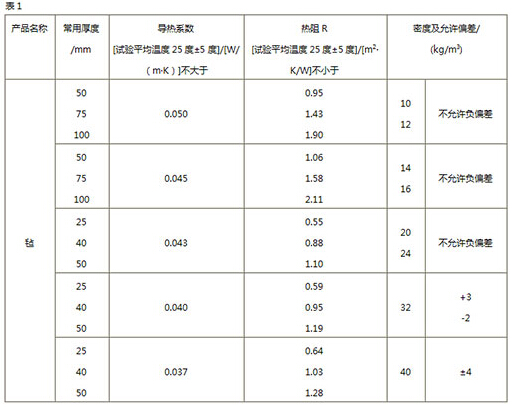

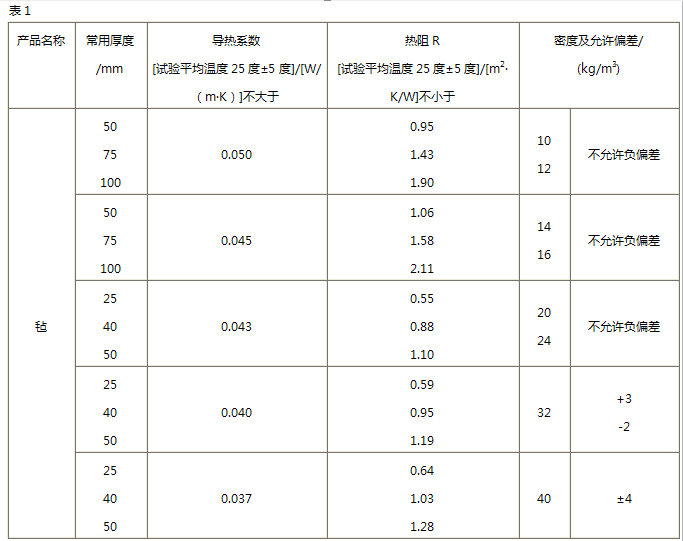

    制品的導(dǎo)熱系數(shù)及熱陰應(yīng)符合表1的規(guī)定。其他規(guī)格的導(dǎo)熱系數(shù)指標(biāo)按標(biāo)稱密度以內(nèi)差法確定，熱阻值不得低于標(biāo)稱值的95%。
6.4 密度及允許偏差
    制品的常用密度及允許偏差見表1
6.5 燃燒性能
6.5.1 對(duì)于無外覆層的玻璃棉制品，其燃燒性能應(yīng)不低于GB8624—2006中的A2級(jí)。
6.5.2 對(duì)于帶有外覆層的玻璃棉制品，其燃燒性能應(yīng)視其使用部位，由供需雙方商定。
6.6 對(duì)金屬的腐蝕性
6.6.1 用于覆蓋奧氏體不銹鋼時(shí)，其浸出液離子含量應(yīng)符合GB/T17393的要求。
6.6.2 用于覆蓋鋁、銅、鋼材時(shí)，采用90%置信度的秩和檢驗(yàn)法，對(duì)照樣的秩和應(yīng)不小于21。
6.7 甲醛釋放量
    應(yīng)達(dá)到GB18580中的E1級(jí)，甲醛釋放量應(yīng)不大于1.5mg/L。
6.8 施工性能
對(duì)于裝卸、運(yùn)輸和安裝施工，產(chǎn)品應(yīng)有足夠的強(qiáng)度。按規(guī)定條件試驗(yàn)時(shí)1min不斷裂。
當(dāng)制品長(zhǎng)度小于10m或制品帶有外覆層時(shí)對(duì)該項(xiàng)性能不做要求。


7).  JGJ129-2000   《既有采暖居住建筑節(jié)能改造技術(shù)規(guī)程》

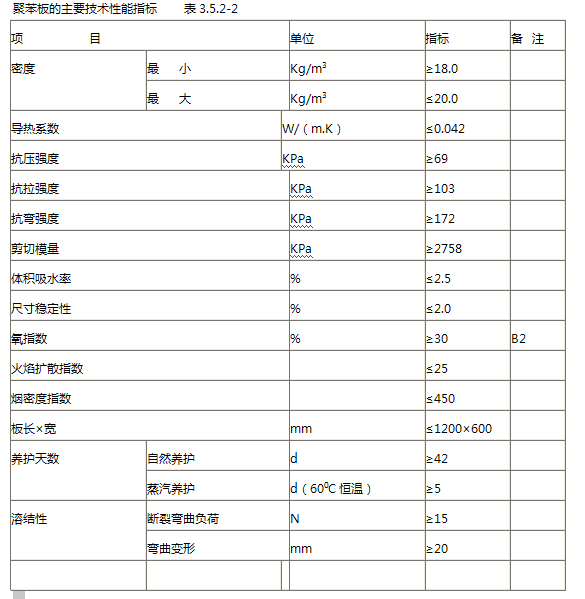

聚苯板的主要技術(shù)性能指標(biāo)

4.5．燃燒性能應(yīng)符合應(yīng)用領(lǐng)域的相關(guān)法規(guī)和規(guī)范的要求。燃燒性能應(yīng)達(dá)到所標(biāo)明的燃燒性能等級(jí)。

5).  GB/T19686-2005《建筑用巖棉、礦渣棉制品》
3．分類和標(biāo)記
3.1．分類
    制品按形式分為板和氈。
3.2．標(biāo)記
產(chǎn)品標(biāo)記由：產(chǎn)品名稱、標(biāo)準(zhǔn)號(hào)和產(chǎn)品技術(shù)特征三部分組成。產(chǎn)品技術(shù)特征包括：
a）  公稱熱阻，以（m2.K）/W為單位的數(shù)值，前加字母R；
b）  密度，以kg/m3為單位的數(shù)值；
c）  尺寸，長(zhǎng)度×寬度×厚度，以mm為單位的數(shù)值；
d）  外覆層，外覆層材料名稱，放在尺寸后的括號(hào)內(nèi)，無外覆層的此項(xiàng)省略。
示例1：標(biāo)稱熱阻值為2.5(m2.K)/W、密度為100kg/m3、長(zhǎng)度、寬度和厚度分別為1200mm、600mm、800mm，無外覆層的巖棉板，標(biāo)記為：
巖棉板  GB/T19686 R2.5-100-1200×600×80
示例2：標(biāo)稱熱阻值為1.5(m2.K/W)、密度為80kg/m3、長(zhǎng)度、寬度和厚度分別為10000mm、1200mm、50mm，帶鋁箔外覆層的礦渣棉氈，標(biāo)記為：
礦渣棉氈GB/T 19686R1.5-80-10000×1200×50（鋁箔）
4．要求
4.1．外觀
    外觀質(zhì)量要求，樹脂分布均勻，表面平整，不得有妨礙使用的傷痕、污跡、破損，外覆層與基材的粘結(jié)平整牢固。
4.2．渣球含量
    粒徑大于0.25mm的渣球含量應(yīng)小于等于10%。
4.3．纖維平均直徑
    制品中纖維平均直徑應(yīng)小于等于7.0μm。
4.4．尺寸和密度
    制品尺寸和密度，應(yīng)符合表1的規(guī)定。

4.5．熱阻

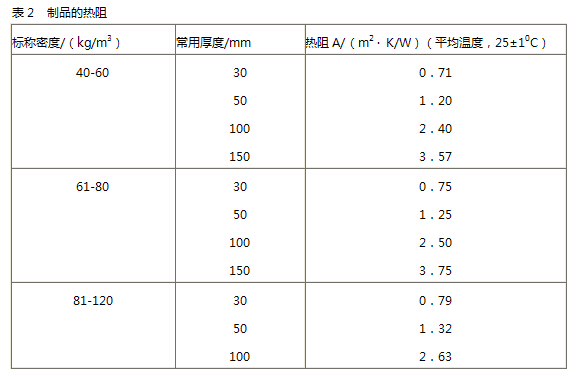

    制品的熱阻應(yīng)不小于其公稱的熱阻值，制品的熱阻還應(yīng)符合表2的規(guī)定，其他的厚度按表2的規(guī)定用標(biāo)稱厚度內(nèi)插法確定熱阻。

4.6．燃燒性能
    制品基材的燃燒性能應(yīng)達(dá)到GB8624—1997標(biāo)準(zhǔn)中4.1A級(jí)均質(zhì)材料不燃性的要求。
4.7．壓縮強(qiáng)度

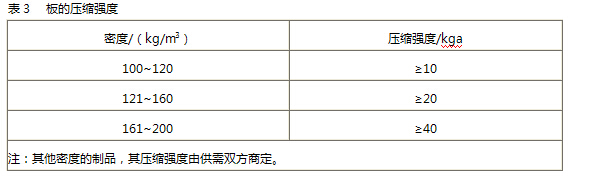

    板的壓縮強(qiáng)度應(yīng)符合表3的規(guī)定。

4.8．施工性能
    不帶外覆層的氈制品施工性能應(yīng)達(dá)到1min內(nèi)不斷裂。
4.9．質(zhì)量吸濕率
    制品的質(zhì)量吸濕率不大于5.0%。
4.10．甲醛釋放量
    制品的甲醛釋放量應(yīng)不大于5.0mg/L。
4.11．水萃取液PH值應(yīng)為7.5—9.5，水溶性氯化物含量應(yīng)不大于0.10%，水溶性硫酸鹽含量應(yīng)不大于0.25%。
4.12．其他要求
4.12.1．用于覆蓋奧氏體不銹鋼時(shí)，制品浸出液的離子含量應(yīng)符合GB/T17393的要求。
4.12.2．當(dāng)制品有防水要求時(shí)，憎水率應(yīng)不小于98%，吸水率應(yīng)不大于10%。
4.12.3．有要求時(shí)，制品的層間抗拉強(qiáng)度應(yīng)大于等于7.5KPa。
4.12.4．有防霉要求時(shí)，制品應(yīng)符合防霉要求。
4.12.5．有放射性核素限量要求時(shí)，應(yīng)滿足GB6566的要求。


6).  GB/T17795-2008《建筑絕熱用玻璃棉制品》
3.1
反射面外覆層 reflective membrane covering
對(duì)外界輻射熱量具有反射功能的外覆層材料，其發(fā)射率一般不大于0.03。
3.2
抗水蒸氣滲透外覆層 vapor-resistant membrane covering
具有陰隔水蒸氣滲透功能的外覆層材料，其透濕系數(shù)一般不大于5.7*10-11kg(Pa .s.m2)。
4.1 分類
4.1.1 按包裝分類
    制品按包裝方式不同，可劃分為壓縮包裝制品和非壓縮包裝制品兩類。
4.1.2 按制品形態(tài)分類
    制品按形態(tài)分為玻璃棉板和玻璃棉氈兩類。
4.1.3 按外覆層分類
    制品按外覆層劃分為如下三類。
4.1.3.1 無外覆層制品
4.1.3.2 具有反射面的外覆層制品
    這種外覆層兼有抗水蒸氣滲透的性能，如鋁箔及鋁箔牛皮紙等。
4.1.3.3 具有非反射面的外覆層制品
這種外覆層分為如下兩類：
a)抗水蒸氣滲透的外覆層，如PVC、聚丙烯等；
b)非抗水蒸氣滲透的外覆層，如玻璃布等。
4.2 產(chǎn)品標(biāo)記
    產(chǎn)品標(biāo)記由五部分組成:產(chǎn)品名稱、熱阻R（外覆層）、密度、尺寸（長(zhǎng)度×寬度×厚度）及標(biāo)準(zhǔn)號(hào)。
4.3   標(biāo)記示例
示例1：熱阻R為1.5（m2.K/W）、帶鋁箔外覆層、密度為16kg/m3、 長(zhǎng)度×寬度×厚度為12000mm×600mm×50mm的玻璃棉氈，標(biāo)記為：
玻璃棉氈 R1.5(鋁箔)16K12000×600×50 GB/T17796—2008
示例2：熱阻R為1.3(m2.K/W)、無外覆層、密度為48kg/m3、長(zhǎng)度×寬度×厚度為1200mm×600mm×40mm的玻璃棉板，標(biāo)記為：
玻璃棉板 R1.348K1200×600×40 GB/T17795—2008
注：熱阻R之后無“(  )”表示產(chǎn)品無外覆層。
5 一般要求
5.1 原棉
    應(yīng)符合GB/T13350中2號(hào)棉的相應(yīng)規(guī)定。
5.2 外覆層及其膠粘劑
    外覆層及其膠粘劑應(yīng)符合防霉要求。
6 要求
6.1 外觀
    制品的外觀質(zhì)量要求表面平整，不得有妨礙使用的傷痕、污跡、破損，外覆層與基材的粘貼應(yīng)平整、牢固。
6.2 規(guī)格尺寸及允許偏差
6.2.1 制品的規(guī)格尺寸及允許偏差應(yīng)符合GB/T13350的規(guī)定。
6.2.2 壓縮包裝的卷氈，在松包并經(jīng)翻轉(zhuǎn)放置4h后，應(yīng)符合6.2.1的要求。
6.3 導(dǎo)熱系數(shù)及熱阻
    制品的導(dǎo)熱系數(shù)及熱陰應(yīng)符合表1的規(guī)定。其他規(guī)格的導(dǎo)熱系數(shù)指標(biāo)按標(biāo)稱密度以內(nèi)差法確定，熱阻值不得低于標(biāo)稱值的95%。

6.4 密度及允許偏差
    制品的常用密度及允許偏差見表1
6.5 燃燒性能
6.5.1 對(duì)于無外覆層的玻璃棉制品，其燃燒性能應(yīng)不低于GB8624—2006中的A2級(jí)。
6.5.2 對(duì)于帶有外覆層的玻璃棉制品，其燃燒性能應(yīng)視其使用部位，由供需雙方商定。
6.6 對(duì)金屬的腐蝕性
6.6.1 用于覆蓋奧氏體不銹鋼時(shí)，其浸出液離子含量應(yīng)符合GB/T17393的要求。
6.6.2 用于覆蓋鋁、銅、鋼材時(shí)，采用90%置信度的秩和檢驗(yàn)法，對(duì)照樣的秩和應(yīng)不小于21。
6.7 甲醛釋放量
    應(yīng)達(dá)到GB18580中的E1級(jí)，甲醛釋放量應(yīng)不大于1.5mg/L。
6.8 施工性能
對(duì)于裝卸、運(yùn)輸和安裝施工，產(chǎn)品應(yīng)有足夠的強(qiáng)度。按規(guī)定條件試驗(yàn)時(shí)1min不斷裂。
當(dāng)制品長(zhǎng)度小于10m或制品帶有外覆層時(shí)對(duì)該項(xiàng)性能不做要求。


7).  JGJ129-2000   《既有采暖居住建筑節(jié)能改造技術(shù)規(guī)程》
聚苯板的主要技術(shù)性能指標(biāo)       表3.5.2-2項(xiàng)
