北京央視大樓火災(zāi)、上海膠州路教室公寓火災(zāi)、“6·14”倫敦高層公寓火災(zāi)……近年來，高層建筑火災(zāi)日益引發(fā)眾人關(guān)注。在這些火災(zāi)中，都發(fā)生了外立面保溫層立體燃燒，加速了火災(zāi)的蔓延，造成重大人員傷亡和經(jīng)濟(jì)損失。

　　作為綠色節(jié)能措施，如今不少高層建筑的外立面都有保溫層，并在保溫層外覆蓋一層保護(hù)層。但其實(shí)，保溫層材料的選擇大有玄機(jī)，不同的材料在火災(zāi)發(fā)生后會產(chǎn)生不同的結(jié)果。9月29日下午，省消防總隊(duì)聯(lián)合杭州消防支隊(duì)，在杭州江干區(qū)彭埠街道七堡社區(qū)進(jìn)行不同保溫層材料的燃燒實(shí)驗(yàn)，以檢測不同材質(zhì)保溫材料的燃燒性能。

　　實(shí)驗(yàn)選取了3種常見的保溫材料：難燃的擠塑聚苯板、可燃的硬泡聚氨酯和易燃的聚乙烯泡沫板。實(shí)驗(yàn)前，消防員選取七堡社區(qū)兩幢待拆遷的四層獨(dú)立磚混結(jié)構(gòu)民房，用3種保溫材料，采用不同工藝，分別做成保溫層外立面，隨后分覆蓋破損的保護(hù)層、覆蓋完好的保護(hù)層兩種情況進(jìn)行實(shí)驗(yàn)。

實(shí)驗(yàn)一：難燃保溫材料VS易燃保溫材料

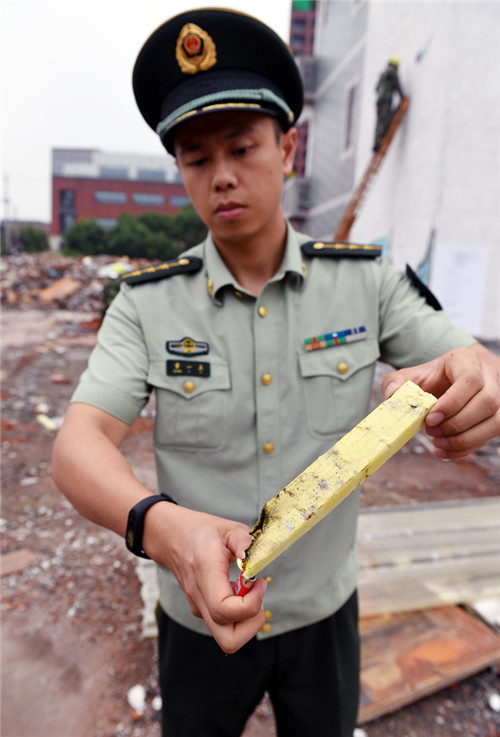

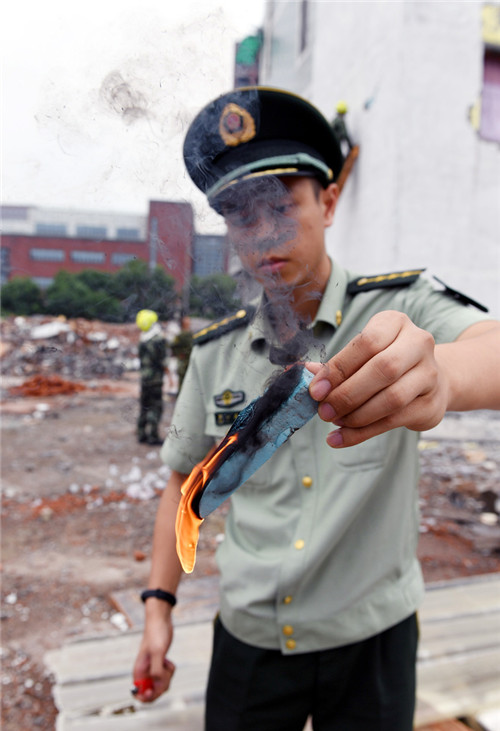

　　實(shí)驗(yàn)前，消防員先對兩種保溫材料的燃燒性能進(jìn)行對比。他們分別找了1塊難燃的擠塑聚苯板、1塊易燃的聚乙烯泡沫板，隨后用打火機(jī)將2塊保溫材料點(diǎn)燃。擠塑聚苯板遇到明火后，邊緣部分開始慢慢變焦黑，且伴有少量黑煙，但打火機(jī)火焰熄滅后，擠塑聚苯板沒有再繼續(xù)燃燒；而聚乙烯泡沫板被點(diǎn)燃后，火焰迅速蔓延，并不斷有帶明火的泡沫熔化物滴落。

　　隨后，實(shí)驗(yàn)開始。按照常見的火災(zāi)發(fā)生情況，1名消防員在房間內(nèi)點(diǎn)燃燃燒物，房間外側(cè)是覆蓋了破損保護(hù)層的擠塑聚苯板保溫材料層。同時(shí)，另1名消防員直接在覆蓋了破損保護(hù)層的聚乙烯泡沫板保溫材料層底部點(diǎn)燃可燃物。

擠塑聚苯板沒有被點(diǎn)燃

　　1分鐘后，難燃的擠塑聚苯板保溫材料層外立面的內(nèi)側(cè)房間開始猛烈燃燒，窗口位置不斷有火焰向外墻翻卷，但外墻的保溫材料層除了被越烤越黑外，沒有發(fā)生其他變化；而易燃的聚乙烯泡沫板保溫材料層底部的火焰并沒有房間內(nèi)的火大，但保溫材料很快就被熔化，露出大面積的水泥墻面。

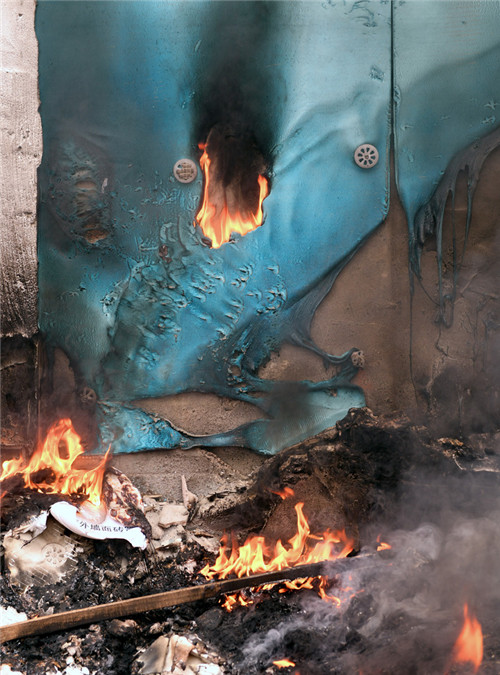

聚乙烯泡沫板點(diǎn)燃后迅速燃燒

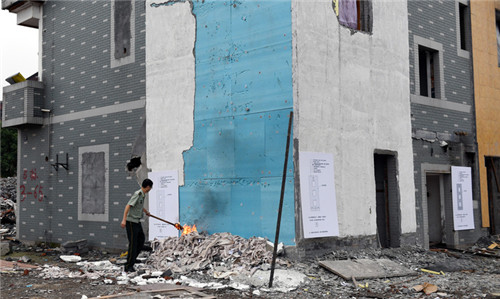

聚乙烯泡沫板開始燃燒

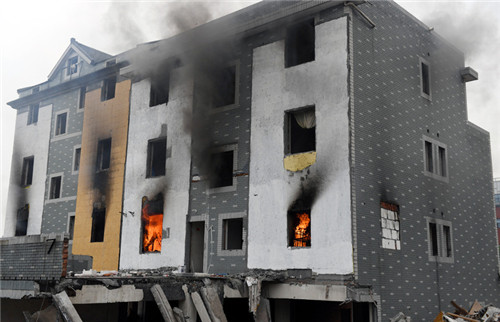

房間內(nèi)明火開始猛烈燃燒

　　10分鐘后，難燃保溫材料層內(nèi)側(cè)的房間可燃物慢慢被燒光，火焰開始變小，外立面除了部分保護(hù)層脫落破損、保溫材料呈現(xiàn)焦黑狀外，并無其他異樣；而易燃保溫材料層已經(jīng)燃燒起來，并不斷滴落帶明火的熔化物，導(dǎo)致底部的火勢明顯增大，水泥墻面的裸露面積也不斷擴(kuò)大。

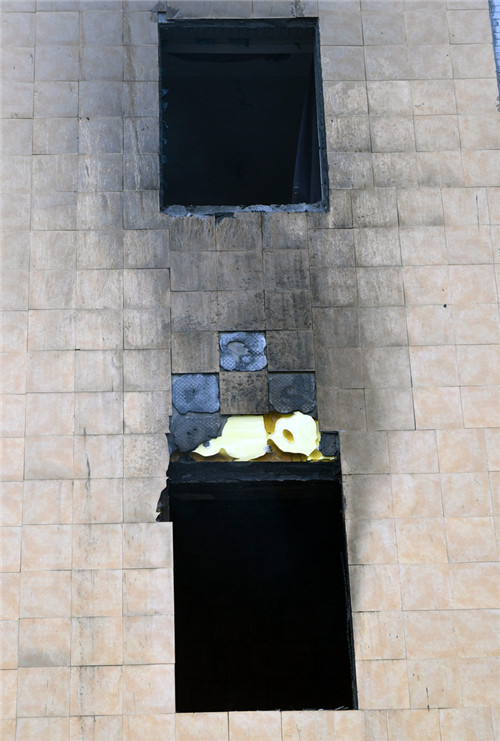

擠塑聚苯板在保護(hù)層脫落后依然沒有燃燒

　　“兩種保溫材料的對比實(shí)驗(yàn)效果顯而易見。作為保溫材料，聚乙烯泡沫板非常危險(xiǎn)，不僅自己會燃燒，而且熔化物很可能隨風(fēng)滴落，導(dǎo)致火勢蔓延?！笔∠揽傟?duì)高級工程師徐璟告訴記者，高層建筑火災(zāi)的滅火救援難度較大，一般都是采取先控制再滅火的戰(zhàn)術(shù)進(jìn)行。但易燃保溫材料的熔化物卻會讓火災(zāi)的蔓延變得不可控制，也將大大增加現(xiàn)場的救援難度。

實(shí)驗(yàn)二：覆蓋完好保護(hù)層的難燃材料VS覆蓋完好保護(hù)層的可燃材料

　　第二個(gè)實(shí)驗(yàn)，消防員在兩個(gè)房間的外立面分別安裝覆蓋完好保護(hù)層的難燃擠塑聚苯板和覆蓋完好保護(hù)層的可燃硬泡聚氨酯。隨后，2名消防員分別在房間內(nèi)點(diǎn)燃可燃物。

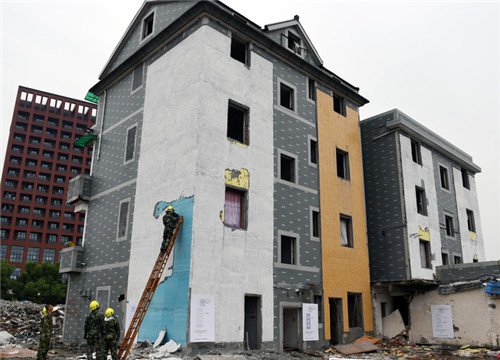

覆有兩種不同保護(hù)層的民房

　　1分鐘后，2個(gè)房間內(nèi)的明火都開始猛烈燃燒，火焰伴隨黑煙不斷向窗外翻卷，除可燃保溫材料外立面的窗口邊緣在初始階段有短暫燃燒外，2種保溫材料的保護(hù)層表面幾乎沒有發(fā)生異常情況。

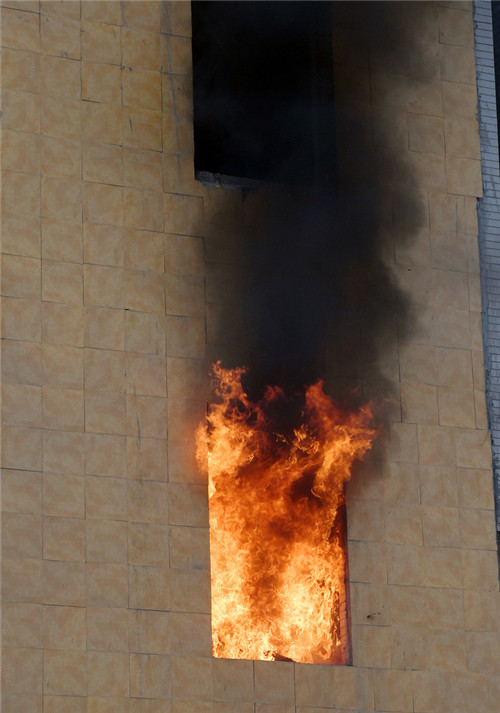

實(shí)驗(yàn)開始后，消防員開始點(diǎn)火

　　5分鐘后，2個(gè)房間內(nèi)的火勢依然在猛烈燃燒，難燃保溫材料外立面的窗口邊緣也開始被熏黑，但除此外，2種保溫材料的保護(hù)層表面沒有出現(xiàn)脫落破損的現(xiàn)象，更沒有發(fā)生燃燒。

　　10分鐘后，2個(gè)房間內(nèi)的火勢逐漸變小，2種保溫材料的保護(hù)層表面依然沒有明顯變化。

覆蓋完好保護(hù)層的保溫材料在火焰烘烤下沒有出現(xiàn)燃燒現(xiàn)象

　　“之所以沒有明顯變化，與保護(hù)層的完好有很大的關(guān)系。”徐璟解釋說，高層建筑外立面的保溫層除了材料的選擇很重要外，保護(hù)層的施工工藝同樣不容小視，“墻體在經(jīng)受火場高溫的烘烤后，保溫層表面的保護(hù)層就會出現(xiàn)熱脹冷縮，與墻體之間極易出現(xiàn)空鼓現(xiàn)象，導(dǎo)致充足氧氣進(jìn)入保溫層，進(jìn)而引發(fā)保溫層立體燃燒，加速火勢蔓延”。

　　徐璟說，目前市場上常見的保溫材料主要有擠塑聚苯板、膠粉聚苯顆粒保溫膠料、硬泡聚氨酯、聚乙烯泡沫板等，但需要注意的是，除擠塑聚苯板和膠粉聚苯顆粒保溫膠料屬于符合要求的B1級難燃材料外，B2級可燃硬泡聚氨酯和B3級易燃聚乙烯泡沫板都是不符合要求的，“按現(xiàn)行的《建筑設(shè)計(jì)防火規(guī)范》中針對外立面保溫層的相關(guān)規(guī)定，采用合格的材料，采用正確的構(gòu)造措施，保證良好的施工工藝和質(zhì)量，才能保證建筑物的防火安全性能”。
